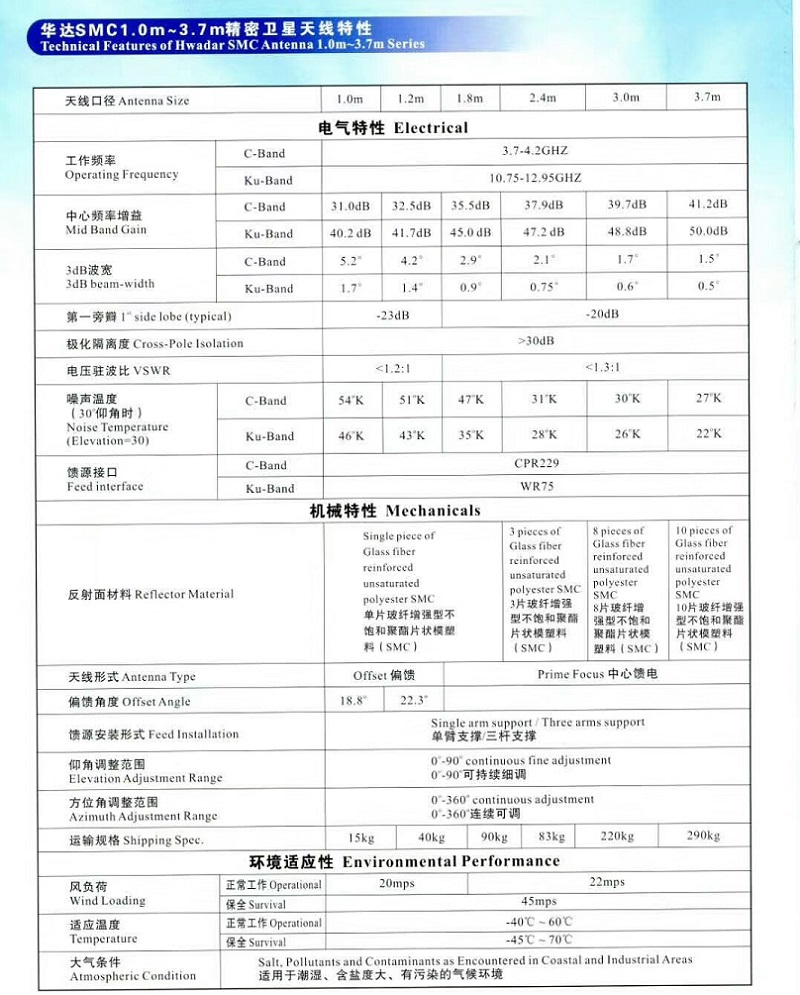

天线口径Antenna Size

1.0m

1.2m

1.8m

2.4m

3.0m

3.7m

电气特性Electrical

工作频率

Operating Frequency

C-Band

3.7-4.2GHZ

Ku-Band

10.75-12.95GHZ

中心预率增益

Mid Band Gain

C-Band

31.0dB

32.5dB

35.5dB

37.9dB

39.7dB

41.2dB

Ku-Band

40.2dB

41.7dB

45.0dB

47.2dB

48.8dB

50.0dB

3dB波宽

3dB beam-width

C-Band

5.2*

4.2°

2.9"

2.1

1.7*

1.5”

Ku-Band

1.7°

1.4°

0.9°

0.75°

0.6*

0.5°

第一旁瓣1"side lobe(typical)

-23dB

-20dB

极化隔离度Cross-Pole lsolation

>30dB

电压驻波比VSWR

<1.2:1

<1.3:1

噪声温度

(30仰角时

Noise Temperature

(Elevation=30)

C-Band

54"K

51"K

47K

3I"K

30K

27"K

Ku-Band

46"K

43"K

35'K

28K

26'K

22'K

馈源接口

Feed interface

C-Band

CPR229

Ku-Band

WR75

机械特性Mechanicals

反射面材料Reflector Material

Single picce ot

Glass fiber

reinforced

unsaturated

polyester SMC

单片玻纤增强型不

饱和聚酣片状模塑

料(SMC

3 piecesof

Glass fiber rcinforced

unsaturated  polyesterSMC

 3片玻纤增强  型不饱和聚醋 片状模塑料

(SMC)

8 piecesof

SMC

8片玻奸增

强型不饱和

聚酯片状模

塑料(SMC)

10 piecesof Glass fiber  reinforced

unsaturated

polyester

SMC

10片玻纤增强

型不饱和聚酯 片状模塑料

(SMC)

天线形式Antenna Type

Offset偏馈

Prime Focus中心馈电

偏馈角度Offset Angle

18.8*

22.3”

馈源安装形式Feed Installation

Single arm support/Three arms support 单臂支撑/三杆支撑

仰角调整范用

Elevation Adjustment Range

0-90° continuous fine adjustment

0-90°可持续细调

方位角调整范围

AzimuthAdjustment Range

0-360°continuousadjustment

0-360°连续可调

运输规格Shipping Spec

15kg

40kg

90kg

83kg

220kg

290kg

环境适应性Environmental Performance

风负荷

Wind Loading

正常工作Operational

20mps

22mps

保全Survival

45mps

适应温度

Temperature

正常工作Operational

-40℃~60℃

保全Survival

-45℃~70℃

大气条件

Atmospheric Condition

Salt,Pollutants and Contaminants as Encountered in Coastal and IndustrialAreas 适用于潮湿、含盐度大、有污染的气候环境
