诺赛特KU高频头Norsat-1506HB降频器KU分体高频头，诺赛特1506HB LNB
基本参数
标称频率： | 11.3GHz |
|---|
产地： | 进口 |
|---|
输出阻抗： | 75 Ω |
|---|
输入阻抗： | 50 Ω |
|---|
品牌： | Norsat |
|---|
型号： | 1506HB |
|---|
详细说明
加拿大诺赛特C波段的和KU波段

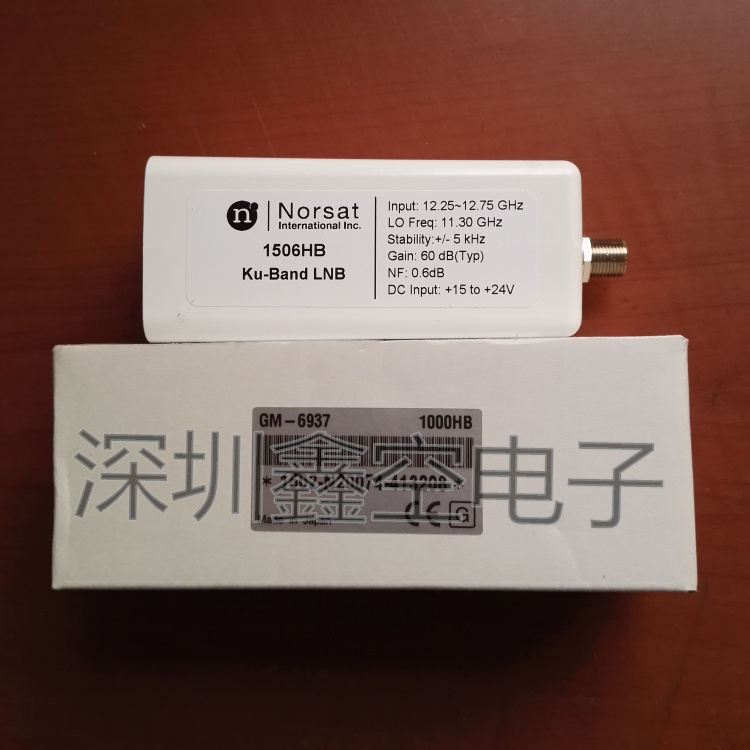

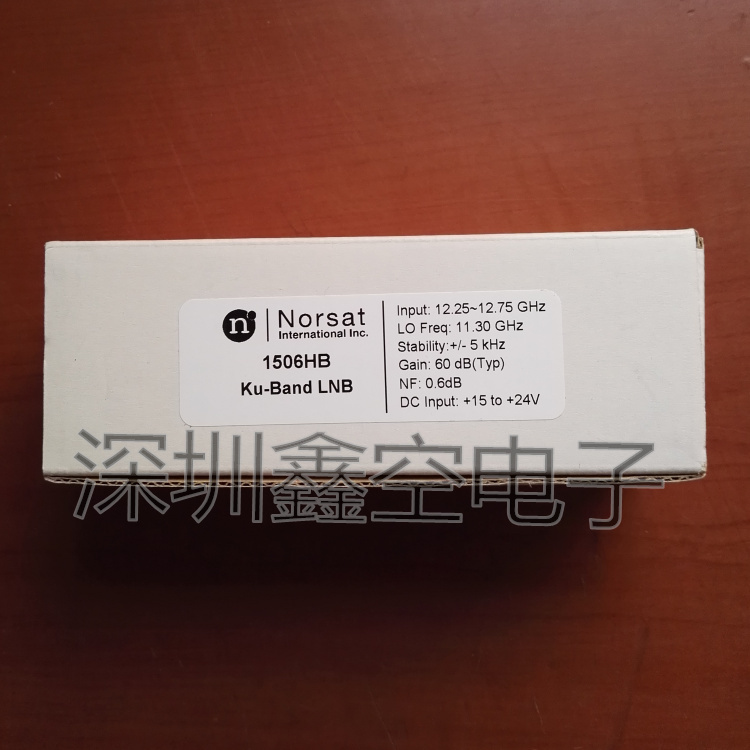

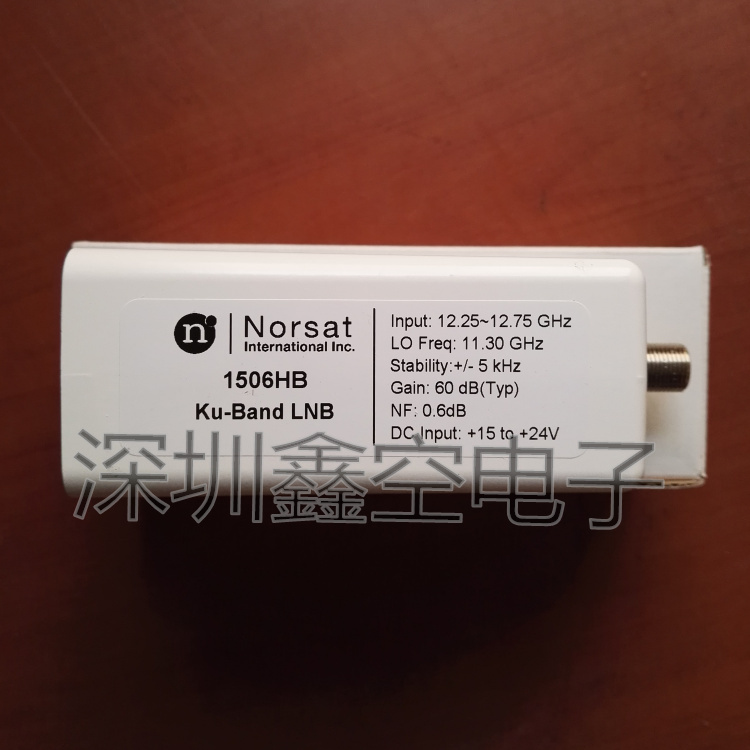

产品型号：Norsat-1506HB KU-Band LNB
产品特色：
加拿大Norsat公司制作的C波段和Ku波段系列高频头向着高频段、多频段、多接收、小尺度方向发展。
Norsat-1506HB高频头以其小功耗、锁相环本振、高增益、抗干扰、抗马赛克以及由耐恶劣环境的材料制作的特色也成为高品质高频头的衡量指标。
Norsat1506HB高频头能够在-400C至+750C，相对湿度在0-100%，降雨等级在60mm/Hour环境下作业。
Norsat-1506HB高频头在出厂时都通过美国军事质量操控标准的完全测验，均匀故障间隔时间大于300000小时。
技术指标
输入频率：12.25GHz~12.75GHz
本振频率：11.3GHz
输出频率：0.95GHz~1.45GHz
标称增益：60dB
本振稳定度： ±5KHz
NF系数：0.6dB
作业电压：15~24V
技术指标：
频率范围 10.7~12.75GHz
输出频率 950~2150MHz
增益 60Db (type)
增益平坦度 ±0.5dB/27MHz
本振频率9.75/10.6GHz
本振稳定度 ±500KHz
本振相位噪声 -60dBc/Hz (@1KHz)；-80dBc/ Hz(@10KHz)；-100dBc/Hz (@100KHz)
噪声系数 0.6dB
穿插隔离度 27Db (min.)
寄生输出 -60dBc (max.)
输出端电压驻波比 2.0:1 (max.)
1dB增益紧缩点输出功率 0.0dBm (min.)
镜像抑制 50dB
极化方式选择 11.5V~14.2V笔直极化；15.8V~19.0V水平极化（零刻度与地面笔直时）
电源供电 10~24V PC，180mA (max.)
作业温度 -30~60℃
