3.7米卫星接收天线”详细介绍

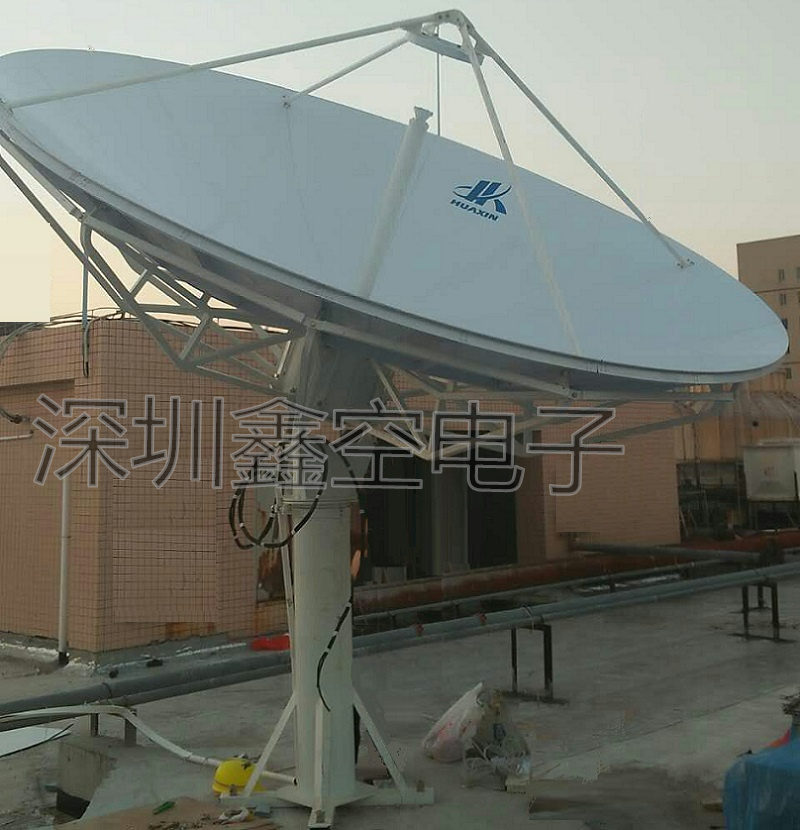

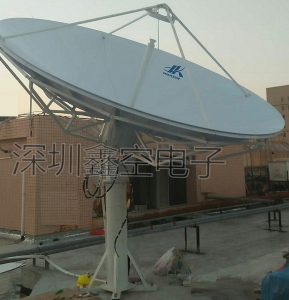

　　3.7米卫星通信天线
　　赋型环焦
　　C、Ku波段可选
　　线、圆极化可选
　　手动、电动可选
　　增益高，旁瓣性能优越
　　为节省安装时间部分部件和馈源系统已在工厂安装完毕
　　抗腐能力强
　　生存风速125mph
　　

8、产品可定制
电气特性
3.7m 接收天线
C-波段
Ku-波段
频率范围
3.4-4.2GHz
10.95-12.75GHz
电压驻波比
1.3:1
插入损耗
0.25dB
0.3dB
交叉极化隔离度
35dB
接口形式
WR229/F
WR75/F

3dB波束宽度
1.66°
0.56°
副瓣包络

52-10lg(D/λ)-25lgθ 32-25lgθ
2°≤θ≤20° 2°≤θ≤20°

第一旁瓣
≤-14dB
增益
39.89dB
49.35dB
(F=3.8GHz)
(F=11.8GHz)
噪声温度
36°K@10°
48°K@10°
机械性能

天线形式
前馈立柱式天线
俯仰范围
0°to 90°
方位范围
0°to 360°
环境特性

抗风能力
45mph 72kmph 工作风速保精度)
60mph 97kmph 工作风速 (降精度)
125mph 200kmph 生存风速 (朝天锁紧)
温度
-45~50°C
湿度
0%~100%
抗震能力
0.3G’s horizontal 0.15 G’s vertical

中6大锅高清接收机	中九接收机
地面波机顶盒	接收卡

格劳保功分器混频器	寻星仪
功分器	卫星切换器
卫星夹具	电缆F头电缆接头
同轴电缆线

大锅村村通方案	宇星调制器
农家乐酒店电视方案	东南亚酒店方案
连锁酒店方案

华达天线	三威天线锅
中9小锅天线	华信和网状天线

电气特性	3.7m 接收天线
	C-波段	Ku-波段
频率范围	3.4-4.2GHz	10.95-12.75GHz
电压驻波比	1.3:1
插入损耗	0.25dB	0.3dB
交叉极化隔离度	35dB
接口形式	WR229/F	WR75/F

3dB波束宽度	1.66°	0.56°
副瓣包络	52-10lg(D/λ)-25lgθ 32-25lgθ 2°≤θ≤20° 2°≤θ≤20°
第一旁瓣	≤-14dB
增益	39.89dB	49.35dB
	(F=3.8GHz)	(F=11.8GHz)
噪声温度	36°K@10°	48°K@10°
机械性能
天线形式	前馈立柱式天线
俯仰范围	0°to 90°
方位范围	0°to 360°
环境特性
抗风能力	45mph 72kmph 工作风速保精度)
	60mph 97kmph 工作风速 (降精度)
	125mph 200kmph 生存风速 (朝天锁紧)
温度	-45~50°C
湿度	0%~100%
抗震能力	0.3G’s horizontal 0.15 G’s vertical
