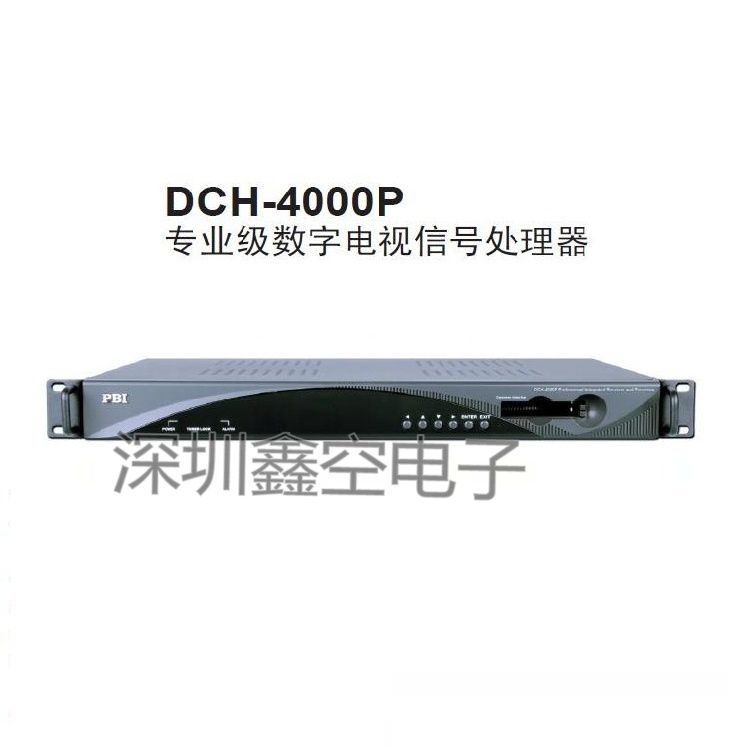

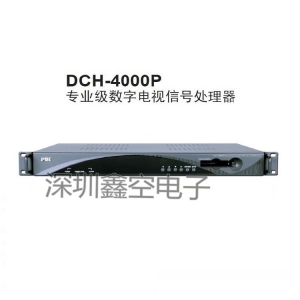

佳维PBI DCH-4000P专业级数字电视信号处理器有线电视机房解码器

PBI DCH-4000P专业级数字电视信号处理器 有线电视机房

安装设备器

DCH-4000P是一款高集成度综合接收解码器，可以选配数字天线、数字地面广播、数字有线等多种信号的接收调谐器，可广泛应用于天线电视、有线电视和地面电视网络中。它具备强大的码流处理功能，可对输入码流进行再复用、解扰和 IP封装打包；双CI卡槽设计，支持对主流CA加扰节目进行解扰，并支持对多个节目同时解扰；通过再复用功能重新生成单节目码流或多节目码流可以由ASI和IP同时输出。此外，DCH-4000P还是一台广播级的MPEG-2标清解码器，解码后的音视频可以通过符合视频接口、AES/EUB（选配）和SDI接口同时输出。独有的多功能架构使DCH-4000P成为数字广播电视网络的。

• 多种调谐器输入接口 DVB-S2/S/C/T，DS3(选配)
• SD MPEG-2 (MP@ML)解码
• SDI输出，支持内嵌音频
• 多种音视频接口CVBS，YPbPr，SD-SDI，AES/EBU（选配）
• 支持TS/IP单双工输入输出接口
• 双DVB-CI 卡槽，支持多节目解扰
• ASI，Tuner和TS/IP输入接口间灵活的解复用功能
• 动态PMT自动侦测和更新
• 支持VBI图文和EBU/DVB字幕
• IP输入输出接口支持UDP/RTP组播和单播协议
• 具备SNMP，HTTP WEB远程管理功能，支持PBI专有HDMS网络管理软件
• 接收信号强度，Eb/No & BER监控

Tuner 输入
DVB-S/S2 输入
接口类型 输入1x75Ω F头，环出1x75Ω F头
输入频率范围 950~2150MHz
输入电平 -25~-65dBm
符码率 5~45MBaud/s（QPSK解调）
10~31MBaud/s（8PSK解调）
滚降系数 DVB-S QPSK: 0.35
DVB-S2 8PSK: 0.35, 0.25, 0.2
前向纠错码 DVB-S QPSK: 1/2, 3/5, 2/3, 3/4，
4/5, 5/6, 8/9, 8/10
DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
LNB 极化电源输出 0, 13V, 18V 可选
LNB 0/22K开关 0/22KHz 可选
DiSEqC DiSEqC 1.0
DVB-C Tuner 输入
接口类型 输入1x75Ω F头，环出1x75Ω F头
输入频率范围 48~860MHz
输入电平 45~75dBμV
符码率 1~7MBaud(ITU J.83 Annex A)
解调方式 16/32/64/128/256QAM
带宽 6MHz/7MHz/8MHz
反射损耗 7dB(typ.)
DVB-T Tuner 输入
接口类型 输入1x75Ω F头，环出1x75Ω F头输入
频率范围 104~862MHz(VHF/UHF)
输入电平 -20~-70dBm(Quasi Error Free, QEF)
解调方式 DVB-T: QPSK/16-QAM/64-QAM
DVB-T2: QPSK, 16QAM, 64QAM, 256QAM
带宽 6MHz/7MHz/8MHz
FFT 模式 DVB-T: 2K/8K
保护间隔 DVB-T: 1/4, 1/8, 1/16, 1/32
前向纠错码 DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
反射损耗 7dB(typ.)
ASI 输入
接口类型 1xBNC, v75Ω
标准 DVB-ASI, EN50083-9
输入码率 ≤ 100Mb/s
DS3输入（选配）
接口类型 2xBNC头，75Ω，带环出
标准 完全符合 ITU-T G.703
帧结构 完全符合 ITU-T G.752和ITU-T G.804
码率 44.736Mb/s
TS over IP
接口类型 1xRJ-45, 10/100M
有效码率 70Mb/s
协议 支持UDP / RTP组播和单播协议，
IGMPv2，ARP
TS 处理
TS 输入处理 Tuner / DS3(optional)/ASI 和 TS/IP 输入
中间实现再复用和解复用
PID处理 再复用，过滤和映射功能
PSI/SI PSI/SI表再生，NIT和SDT编辑，LCN编辑
和再生
解扰 DVB通用加扰算法 (CSA)
BISS 模式 BISS-1, BISS-E

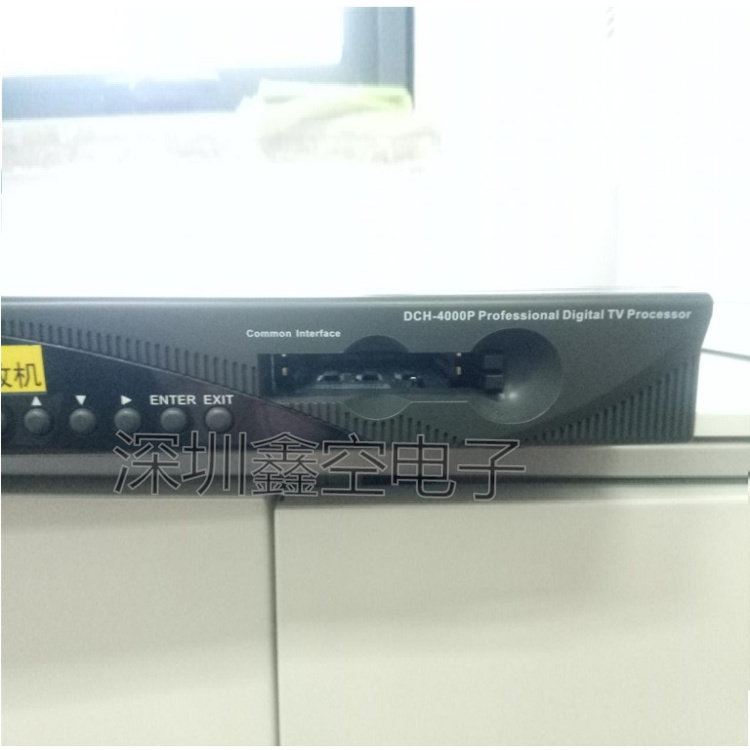

通用接口 双 PCMCIA 卡槽，兼容市场主流CAM卡
ASI 输出
接口类型 2xBNC头，75Ω
标准 DVB-ASI, EN50083-9
TS 处理 输出两路来自复用、Tuner 、TS/IP和ASI
输入的TS流，（一路为镜像输出）
数字视频解码
视频格式 MPEG-2(MP@ ML )
SDI 视频标准 PAL, NTSC. SECAM
视频码率 < 80Mb/s
SD-SDI输出
接口类型 1xSDI 输出, BNC 头，75Ω
串口 SMPTE 259M, 270 Mb/s（10bit）
信号电平 800mV p-p
数字音频输出（选配）

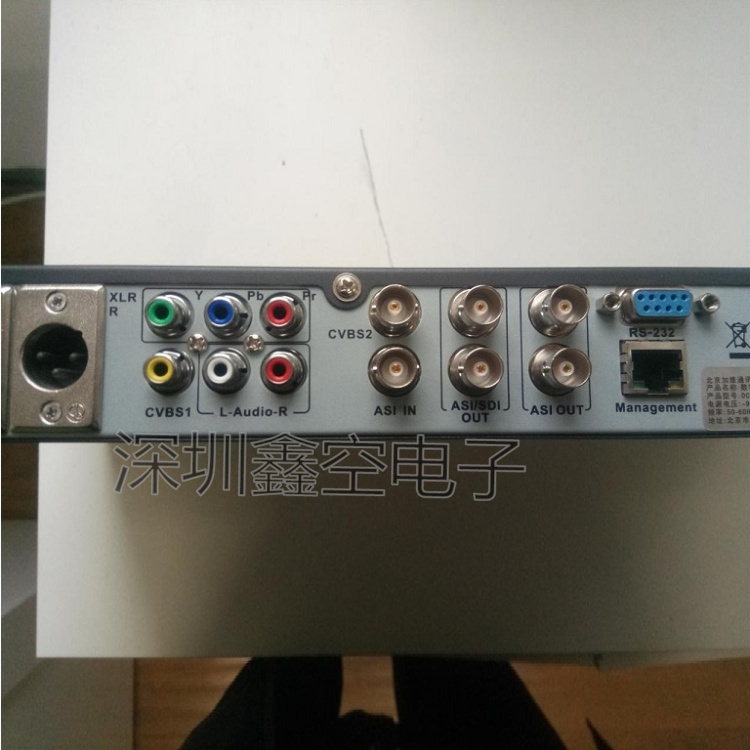

AES/EBU XLR 插座
阻抗 110Ω（差分）
模拟视频输出
YPbPr 接口 1组RCA接口，75Ω
CVBS接口 1xBNC 75Ω, 1xRCA 75Ω
视频标准 NTSC, PAL和SECAM
信号电平 1.0 Vp-p±5%
频响 <±1 dB at 5.5 MHz
色差延时 <±30 ns
场时间波形失真 <2%
行时间波形失真 <1%
短时间波形失真 <2%
微分增益 <4%
微分相位 <2°
信噪比 >55 dB (亮度加权)
模拟音频输出
接口类型 XLR 插座
阻抗 600Ω（平衡）
输出类型 Lef, Right, Dual Mono, Stereo
输出接口数量 1 对立体声音频输出
辅助数据处理
Subtitle DVB/EBU
VBI Teletext, WSS, VFD, VPS
控制和监控
接口类型 1xRJ-45, 10/100M
远程控制 SNMP, HTTP Web, PBI专有HDMS网络
管理软件

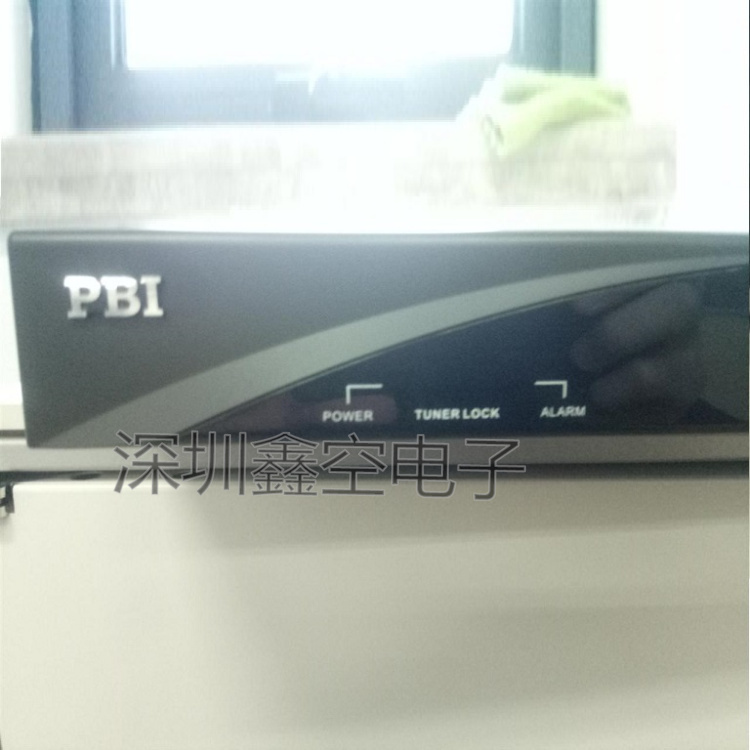

本地控制 LCD 显示和6个控制键
串口 1xRS-232 9-pin D-sub仅用于设备调试
设备升级 FTP loader
物理参数
尺寸 44mmx483mmx255mm
重量 净重3.4Kg，毛重5.4Kg
电源 AC 90V~250V, 50/60Hz
功耗 24W
工作温度 0~45℃
储存温度 -10~50℃
湿度 10~90%（非凝结）
标准认证
