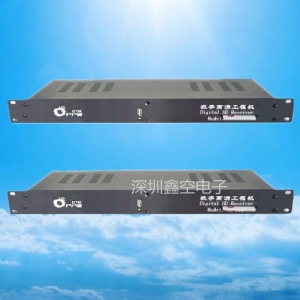

中星9号专业卫星综合接收解码器中九工程机

该系列产品是为有线电视网络转播中星9号（直播卫星）而设计的专业级前端产品，专门解调接收中星9号上的规定接收的直播节目，充分满足国内各大电视台（站）、网络公司转星播出或节目备份的需求。产品具备模拟AV、ASI、SDI输出以及IP码流输入、输出端口，是数字有线电视网络前端的**选择。该系列产品已于2008年12月在广电总局无线局下属北京沙河地球站及内蒙古呼市凤凰地球站中投入使用，进行中星九号卫星节目的监测，一直运行良好。

1.符合国标ABS-S接收解调（中星9号直播星）

2.标清解码及输出；

3.具有恢复出厂设置；

4.自动空中升级；

5.中文电子节目指南；

6.音频具备立体声、单声道、双声道、并有声道选择功能；

7.适应90-270 V宽电源电压、高可靠性；

8.整机功耗低于10W；

9.可适应温度-50-450C、相对湿度10%-90%；

10.具有防雷、共模浪涌抗扰实验达到7KV；

11.具有防潮、防溅、防尘设计；

12.外壳采用高强度、耐磨、防划设计；

13.良好的散热性；

14.安全的机卡配对措施；

15.能够接收、播放采用ABS-S标准调制，NDS加密的标清数字电视信号

16.MPEG-2标清视频解码,MPEG-1/MPEG-IILayerIandII音频解码

17.可接收授权NDS加密数字电视节目，对于非加密的节目也由条件接收模块控制是否可以解码；

18.支持综合信息服务

19.带一路复合视频输出和一路左右声道音频输出

20.强大的节目管理功能,支持电子节目指南

21.断电及断信号记忆（原参数）功能

22.高可靠性，工作电压范围宽，抗干扰能力强

23.可通过卫星OTA进行升级

技术参数：

ABS-S解调

输入频率范围 950～2150MHz

输入电平 -25dBm～-65dBm

输入阻抗 75Ω，英制F头

符码率     2～45MBauds (SCPC 或MCPC)

滚降系数 0.35

Viterb纠错码 1/2, 2/3, 3/4, 5/6, 6/7,7/8

RS纠错码&交织深度 204, 188, T = 8 & I=12

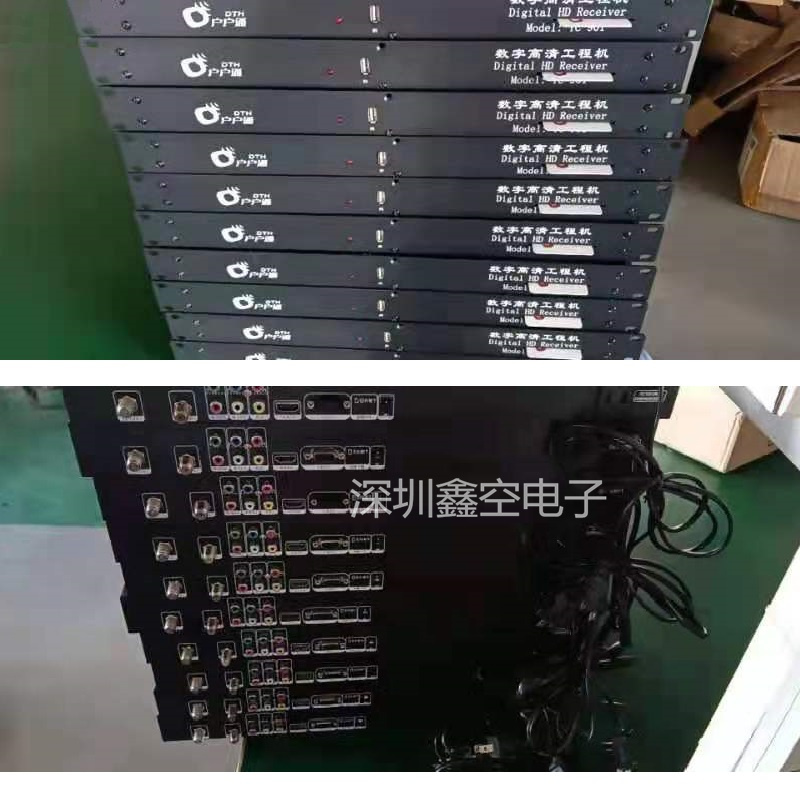

后面板

LNB 输入和输出 信号输入，环出

电源插座 AC90～240V，50～60Hz

RS-232 9 针接口，用于软件的升级，最大数据率115200bps

RJ45 1×IP输出/入码流（仅8050P具备该接口）

1×网管接口

ASI串口 1×输入×输出SDI并口 2×输出（仅8050P及8051P具备该接口）

伴音平衡XRL输出 XRL*2（左、右声道）接头

AV端子（RCA） 视频RCA接头

音频RCA*2（左右声道）接头

一般物理参数

运行温度 0-45℃

储存温度 -20～70℃

电源供电 AC90～240V，50～60Hz

外型尺寸 44mm×431mm×402mm

净重 5Kg

产品特点：

 完全符合ABS以及MPEG-2标准

 支持图文输出，符合ETSI/EN300 472标准

 全兼容通用高频头950～2150MHz

 QPSK调制，符号率支持2～45MS/s

 高保真立体声输出

 1000个可编辑的电视节目和200个可编辑的广播节目

 一个RS-232通讯接口

 支持14V/18V/OFF、0/12V、22KHz开关

  支持S-VHS视频输出

 自动前向纠错

 NTSC/PAL自动识别

 支持DiSEqC1.0

 LNB电源短路保护

 多语言OSD

 全功能红外遥控

 便于对星的信号强度显示
