华达玻璃钢天线安装方法！华达卫星天线怎么装

卫星电视接纳天线不管架起在地上或建筑物上，选址是一个首要环节。有必要充沛考虑当地的自然环境和电磁环境，选址根据包含：卫星信号的场强、周围环境的搅扰、操作的方便性、联网的方便性等因素。选址时均应注意以下几点：

1、天线指向卫星方向上不能有任何障碍物，即要有一个开阔的视界。卫星天线不管口径尺度大小，都应尽可能地架起在当地开阔空旷地高处，避开山坡、树林、高层建筑物、铁塔、雷达站、差转台、微波通讯站及高压输电线等对天线波束的阻挡。天线主波束方向上应有满意的视界，天线正前方应有尽可能宽的视角。一般要求以天线基点为参考，对障碍物高点所成的夹角小于3度。

2、卫星天线尤其是大口径天线的架起，要有结实的地基，确保能够充沛承载天线本身的负荷，不致于呈现崩塌或遇劲风时被连“根”拔起。卫星天线的架起方位应避开风口，以减小天线的风载，天线的风载太大时会导致天线变形，影响信号的接纳作用。

3、卫星天线周围不应有搅扰源。天线所对应的方向应避开雷达站、差转台、微波通讯站及高压电线等，应尽量避开这些搅扰源；关于非同频搅扰，由于卫星接纳机的选频作用，答应搅扰电平大于信号电平，但不能过大，使高频头进入饱和状态，不然要在高频头与馈源之间参加带通滤波器，滤除搅扰信号。在微波搅扰严重的城市楼群中架起时要特别注意，为了确保信号接纳的质量，一般应运用频谱分析仪或微波场强仪对卫星天线架起方位进行实地丈量，使用地势或建筑物巧妙地避开微波搅扰。

4、若在建筑物上架起，应考虑在暴风情况下地上站因受力而发生的对屋顶的破坏性影响，即建筑物的承重才能。要满意10级劲风能作业，12级劲风不破坏。

5、若在平地上架起，特别是乡村中小学要注意校舍、围墙、树木的遮挡，更要注意学生安全，要尽量装置在学生不易碰到的当地，或许在天线周围加设围栏。射频电缆线的走线选用埋地或空中架起，地下掩埋时要用20mm的钢管或许PVC管做线缆外套，空中架起时高度要在2.5m以上，空中距离超过10m时，要用钢绞线承载。

6、卫星天线的架起要考虑室外装置方位与室内接纳机的距离尽可能短，应使到接纳机插口的射频电缆线尽量短，以减少因传输线过长而造成的信号损耗。一般在30m以内。传输线挑选应考虑选用功能较好的同轴电缆，好选用75-7或75-9的藕芯电缆或物理高发泡电缆，电缆接头要做好防水处理。

7、在多雷雨区域，卫星天线的架起方位应避开雷击多发地址，一起要采取多种避雷办法以防止雷击，如要装置好避雷针，避雷针的接地应良好。

天线基座制造，可根据天线装配图纸提供的混凝土根底图尺度施工，其图纸数据为根本要求，有必要确保天线在刮劲风时不被破坏。一般情况下，天线装置是固定于专门的根底上，运用M12膨涨螺丝固定在混凝土根底上，或把地脚螺栓直接浇铸在水泥混凝土根底上直接固定。

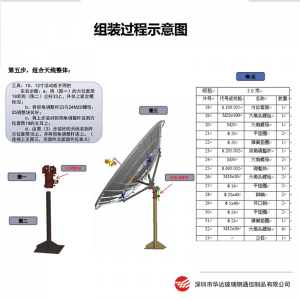

天线拼装前，先根据装箱清单查点悉数零件、标准件的标准、数量。然后，参照天线所附带的装置简图分别进行拼装。抛物面天线的根本装置过程：

1. 将立柱式脚架装在现已准备好的天线根底座上，校正水平，然后紧固脚架铁丝及地角固定螺栓。（关于卧式脚架须先调好方位角后方可固定脚架）。

2.装置方位托盘和仰角调理螺杆。

3.按照顺序将天线面的加强支架和天线面装在天线面托盘上，分瓣天线在天线面与天线面相连接处略微固定即可，暂不紧固。等悉数装上后再将悉数螺丝紧固。

4.装上馈源支架，馈源固定夹。

5.把馈源、高频头和连接其矩形波导口有必要对准、对齐，波导口内则要平整，两波导口之间加密封圈，拧紧螺丝防止渗水，将连接好的馈源高频头装在馈源固定夹上，对准抛物面天线中心方位会集焦点，关于ku波段接纳的高频头一般是和馈源做成一体的，不需要专门的调整。直接装在馈源固定夹中即可。

将天线连同支架装置在天线座架上。天线的方位一般有必定的调整范围，应确保在接纳方向的左右有满意的调整地步。关于具有方位度盘和俯仰度盘的天线，装置过程中要使方位度盘的0o线与正北方向一致，俯仰度盘的0o与水平面保持一致。正北方向的确认，一般选用指北针（或许指南针）测出地磁北极，再根据当地的磁偏角值进行修正，也可使用北极星和太阳确认。

天线定位调试

卫星天线的定位调试，包含天线的方向（俯仰角和方位角），馈源的方位，极化取向和极化倾斜角调整等项内容。调试天线一般在天线装置场地进行。

天线指向角的调整

天线指向角的调整即天线定位，它主要包含天线方向指向角调整和天线俯仰指向角调整两个方面：

天线方向指向角（方位角）的调整

天线装置好以后，将高频头有标牌的一面水平朝上，然后使用指南针找到正南方向，并在天线的正南方向上做好正南的符号。一起应了解要找的卫星方位角是正南偏东仍是偏西多少度，然后找一皮尺丈量立柱的周长为多少厘米，在用360度除以它，得到每厘米是多少度。然后在用方位角去除以每厘米对应的度数，也就是得到了需要转动多少厘米，即可将天线转到邻近方位。

天线俯仰指向角（俯仰角）的调整

经简略计算与实践得出结论，实践的俯仰角应为：将计算出的理论俯仰角值减去所选用的天线本身形成的误差值（不同天线形成的误差值范围大约在19－23度之间），天线本身所形成的俯仰角误差值是指：当天线口面与地上笔直时，天线波束大方向与水平线有一夹角α，这个夹角α就是该天线的俯仰角误差值。如华达1.2米天线α=22.3°。如果某地理方位对某颗星的仰角为φ，则仰角仪的实践读数为β=φ－α即可。），然后将仰角仪放置在天线口平面上，细调俯仰角使仰角仪指针为计算出的差值（误差在正负一度之间），这一点是天线调试成败的要害。

天线极化角的调整

天线指向调整前，高频头馈源波导口极化角Ｐ预置方向应大致正确，待收到信号后再进行细调，一般只需根据经度差（经度差＝卫星所在经度－接纳点经度）正负，即可大致判断极化角正负。经度差为正时极化角也为正，经度差为负时极化角也为负，经度差值越大，极化角也越大。

高频头的装置较为简略，将高频头的输入波导口与馈源或极化器输出波导口对齐，中间加密封橡胶垫圈，并用螺钉固紧（一体化高频头可直接装在馈源夹上）。高频头的输出端与中频电缆线的相接端头用英制Ｆ接头拧紧，并敷上防水粘胶或橡皮防水套，加钢制防水维护管套作用更抱负。一体化高频头具体调试过程如下：

1、将高频头固定在馈源支架中，并调整好焦距；高频头上的中心刻度应位于正上方。

2、将高频头的输出端与中频电缆线的相接端头用英制Ｆ接头接好拧紧，并用防水胶布做好防水处理；

3、高频头的装置必定要在不加电的情况下进行。

4、高频头的方向本人以其接线头为准，当接纳水平极化的信号时，其接线头朝向天线面的右侧或左边（指人对着天线面站在正前方）；当接纳笔直极化的信号时，其接线头朝向天线面的上方或下方；用双极化高频头时，其上面刻度的0格线朝向左或右侧。如收到图象还不抱负时，还要微调高频头的方向和馈源离天线面的高度，使图象声音都到达佳状态。
