佳维PBI DCH-3100P-22S中九解码接收机中9工程机
产品特性
● 符合MPEG-2（MP@ML）和DVB-S/-C/-T标准
● 双PCMCIA CI插槽接口，支持单/多解，支持多种有条件接收系统
● 数字加密信号（QPSK/QAM/COFDM/DS3）输入、TS码流输入等多种输入方式
● 1路ASI串口输入，2路ASI串口同时输出，具有TS码流级联功能
● 具有解扰透明ASI输出或不解扰输出切换功能
● 模拟音视频（CVBS）信号和BNC视频端口、伴音平衡XRL端口同时输出
● 支持OSD电视图文（DVB ETS 300 706）和字幕功能
● 电子节目指南EPG功能，并支持PIG（Picture in Graphics）画中画显示功能
● 256彩色屏幕显示，支持英文、法文、德文、西班牙文、意大利文、中文及阿拉伯文等多种语言系统
● LED显示，前面板按键操作，友好操作界面
● 通过RS-232接口由电脑或另一台DCH-3000P可进行软件的升级（机对机拷贝功能）
● 具有断电记忆功能
技术参数
| QPSK解调（符合DVB-S、MPEG2、ETSI 300421标准） | |
| 输入频率范围 | C和Ku波段，950～2150MHz |
| 输入电平 | -25dBm～-65dBm |
| 输入阻抗 | 75Ω 英制F头 |
| 符号率 | 2～45MBauds（SCPC或MCPC） |
| 滚滑系数 | 0.2 或 0.35 |
| Viterb纠错码 | 1/2，2/3，3/4，5/6，6/7，7/8 |
| RS纠错码&交织 | 204，188，T=8 & I=12 |
| DVB-C QAM解调 | |
| 调谐 | |
| 输入符码率 | 1～7MS/s（PAL），1～6MS/s（NTSC） |
| 解调方式 | 16/32/64/128/256QAM |
| 带宽 | 6MHz或7MH或8MHz |
| 输入频率 | 48～860MHz |
| 输入电平 | -15～15dBmV |
| 输入阻抗 | 75Ω, IEC |
| DVB-T COFDM解调（完全符合DVB-T&MPEG2国际标准） | |
| 调谐 | |
| 输入符码率 | 4.98～31.67MBauds（8MHz带宽） |
| 解调方式 | COFDM（编码正交频分复用） |
| 调制方式 | QPSK, 16-QAM, 64-QAM |
| 带宽 | 8MHz |
| FFT模式 | 2K/8K |
| 保护间隔 | 1/4, 1/8, 1/16, 1/32, off |
| FEC解码率 | 1/2, 2/3, 3/4, 5/6, 7/8 |
| 输入频率 | 470～862MHz、174～230MHz |
| 输入电平 | -20～-70dBmV |
| 输入阻抗 | 75Ω，F头英制 |
| DS3 输入 | |
| 输入阻抗 | 75Ω |
| 连接头 | BNC |
| 最大输入码率 | 44.736Mbit/s |
| 格式 | Unframed or framed Framing according to G.804/G.752（DS3） |
| DS3 环出 | |
| 阻抗 | 75Ω |
| 连接头 | BNC |
| 最大输出码率 | 44.736Mbit/s |
| 格式 | Unframed or framed Framing according to G.804/G.752（DS3） |
| 中央控制微处理器 | |
| 芯片 | STi5518 |
| 时钟频率 | 81MHz |
| SDRAM存储器 | 8Mbyte |
| FLASH存储器 | 2Mbyte |

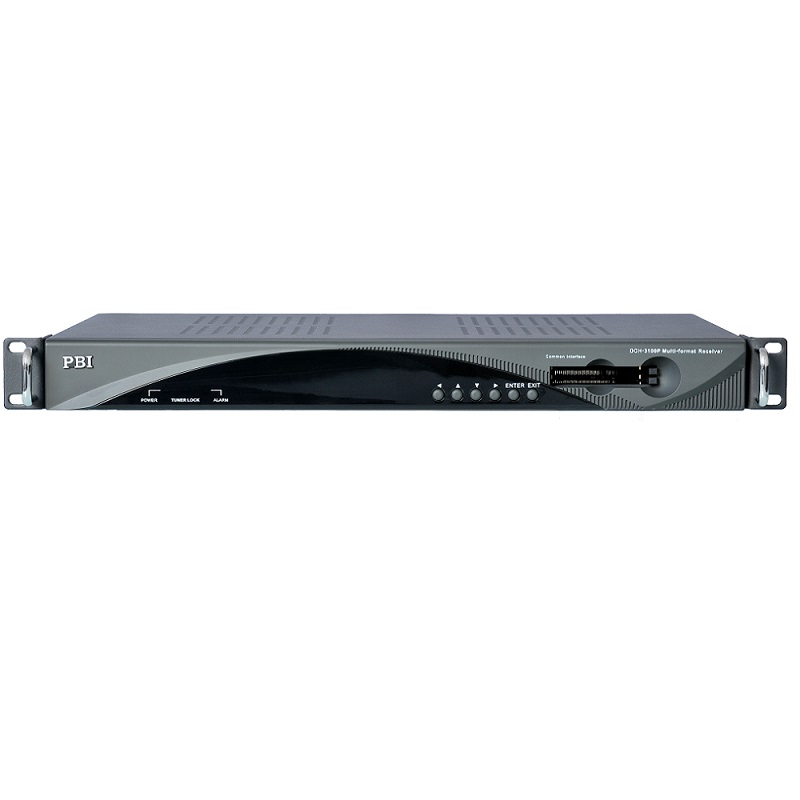

| 前面板 | |
| 数码管显示 | 4位数码管显示 |
| CI PCMCIA module插槽 | 2 X JEIDA 4.0 PCMCIA type II类型，完全支持Irdeto，Viaccess，NDS等多种加扰方式的解扰 |
| 8个控制按键 | 上键，下键，左键，右键，确认键，菜单键，退出键，功能键 |
| 3个发光二极管显示 | 1个电源指示；1个信号锁定显示（LOCK）和1个SHIFT功能键开/关指示；LOCK：信号锁定显示灯，灯亮时表示已锁定信号；SHIFT：功能键指示，长按灯亮或灭，打开功能键开或关 |
| 后面板 | |
| Tuner输入和输出 | 信号输入，环出 |
| 电源插座 | AC 90～240V，50/60Hz |
| RS-232 | 9针接口，用于软件的升级，最大数据率625Kbps |
| ASI串口 | 1x输入（30系列配置）；2x输出 |
| 伴音平衡XRL输出 | XRL*2（左、右声道）卡侬接头 |
| 视频端口 | BNC*1接头 |
| AV端子（RCA） | 视频RCA接头；音频RCA*2（左右声道）接头 |
| 一般物理参数 | |
| 运行温度 | 0～45℃ |
| 储存温度 | -20～70℃ |
| 外型尺寸 | 44mm×483mm×240mm |
净重 | 3Kg |
